1327 ответов в теме

[Neurox]

Ну еще надо облако домашнее поднять.
ИБП резервированные.
Запилить АСУ вентиляции, отопления, освещения. Видеонаблюдение.

[Aurum_Gallente]

Спасибо за совет, но если ты обратил внимание на фото, там датчик CO2 стоит снаружи банки. "небольшой брусок золотистого цвета".



требование к вентиляции придумано еще в совковые времена не просто так во время определения концентрации СО2. Даже самые примитивные (для экспресс-анализа выхлопов автомобилей) аппараты определения концентрации СО2 требуют немалой прогонки возвуха. Так что про вентилятор я не просто так писал.

з.ы. Я нихрена не понимаю в электронике, но есть диплом химика и работаю офисным планктоном - запили, если не лень, определитель уровня шума на том же девайсе. Сколько офисов не видел, везде наушники чуть ли не на максимум громкости надо выкручивать, чтобы изолироваться от шумов рабочего пространста.

[diniaprapor]

з.ы. Я нихрена не понимаю в электронике, но есть диплом химика и работаю офисным планктоном - запили, если не лень, определитель уровня шума на том же девайсе. Сколько офисов не видел, везде наушники чуть ли не на максимум громкости надо выкручивать, чтобы изолироваться от шумов рабочего пространста.

Не проще скачать програмку на телефон?

[Xiemargl]

я неверно выразился.

При наличии достаточного тока, можно с 5 вольт поднять до "скока надо". Но мне этот экстрим пока не интересен.



Полуоффтоп (надо в тему добавить DIY):



Мой квартирный щиток после ремонта (автоматы ставить приглашал электрика, оптику варить связиста из МГТС, остальную слаботочку делал сам)



Первый ряд ряд автоматы

Второй ряд крепления для keystone RJ-45 на дин рейку

В середине ZTE F660 от МГТС. Оптический патч заведен через гофру непосредственно в щиток.

Снизу слева - сплиттер ТВ 1 на 3

Снизу справа Малина 2, с подключенным проводом от водосчетчика ХВС (обычные замыкания каждые 10 литров)



Фото щитка




В каждой комнате и на кухне "за телевизором"(в месте сосредоточения техники) вот такой блок розеток на 5 постов



удобный блок розеток




В каждую комнату и на кухню проведено по 2 витых пары

На балкон и в сантехнический шкаф по 1 витой паре.

В общий коридор за дверь еще 2 линии (в одной из них задействованы 2 пары под домофон) остальное в резерве. Возможно буду ставить сетевую камеру, а возможно просто USB камеру к малинке благо расстояние там меньше 2х метров.



Как вам ?

Ну, кроме нарушения правил по монтажу линий связи, непонятно куда идут 6 Eth проводов.



Ну и функционал Pi

Сообщение отредактировал Xiemargl: 06 February 2017 - 1:13

[SkyFox]

Ну, кроме нарушения правил по монтажу линий связи, непонятно куда идут 6 Eth проводов.







Вот с этого места по подробнее.

Что за нарушения "правил по монтажу линий связи" ?

[Sting26]

Мне-бы за такой монтаж на работе побили :-Р
А дома сам себе по рукам-бы надавал, хотя сделал-бы точно так же :-D

[Neurox]

 а в виду полного отсутствия денег.... покупать не на что.

ну полное отсутствие оно относительно)

фот недорого 790р

http://roboshop.spb....o-mega?filter=1

[fon Luck]

Ну что, китайцы из KEYESTUDIO все таки отличились бракоделием.



комплектная UNO R3  с глюками.

в течении суток клюк был локализован и он оказался в сбоях тактового генератора набортного USB контроллера MEGA16u2.

Через юсб плата шьется 1 раз из 20.

при этом нормально шьется по ICSP/ (arduino as ISP на MEGA 2560 r3).



Как проверил что генератор? Осциллографом? Частотомером? Если аналитически, то проверь наличие / качество пайки кондеров.

[Neurox]

Как проверил что генератор? Осциллографом? Частотомером? Если аналитически, то проверь наличие / качество пайки кондеров.



места пайки прогреты - ничего не поменялось.



 определился просто - в момент когда создаешь паразитную емкость на одном из  контактов осцилятора  плата начинает определяться win10.  иногда цепляется сама без паразитных  связей но всеравно не шьется.

видимо осцилятор стартует на короткое время а потом снова тишина.



П.С. осцилографф  в СПб я еще не перевез  .

[SkyFox]

Ща спрошу глупую вещь, но вдруг.

Китайцы любят ставить на клоны ардуино микросхему ch340 на usb->com.
Оно без принудительной установки драйверов в винде 7-10 определяется "через раз"

Может у тебя нечто похожее ?

Сообщение отредактировал SkyFox: 06 February 2017 - 14:06

[fon Luck]

Осциллятором ты называешь кварц? Если да и помогает паразитная емкость, то посмотри конденсаторы, которые задают емкость нагрузки.

[Neurox]

Осциллятором - да кварц.

  ну обычно они по 10 пик должны быть ,но эти я не могу определить они же крошечные.

я весь узел целиком  заменю - кварц, резюк, конедры.

Ща спрошу глупую вещь, но вдруг.

Китайцы любят ставить на клоны ардуино микросхему ch340 на usb->com.
Оно без принудительной установки драйверов в винде 7-10 определяется "через раз"

Может у тебя нечто похожее ?



нет нет. у меня какраз каноничная схема  R3 c MEGA16u2 которая как usb-com работает.



я думал и ее перешить. но она с 10го раза перешла в режим dfu(direct firmware update) и не шьется.

ну т.е в режим  DFU она переходит и  определяется как MEGA16u2 только  с пинка (паразитная емкость.)

Сообщение отредактировал Neurox: 06 February 2017 - 14:43

[DireSnake]

скетчи бывают не заливаются, если на rx tx чтото висит. zigbee, gps и т.п

[Neurox]

а и еще.

 китайский софт идущий с машинкой полностью кривой)

уже часть переделал.

переключение режимов на лету  надо допилить.

 задний дальномер добавить.



и  микрофон)

 чтобы она по хлопку пряталась в угол

Сообщение отредактировал Neurox: 06 February 2017 - 15:24

[Neurox]

может комуто боян но я только обнаружил.

 интересный сайс со всякими не менее интересными дивайсами

https://www.seeedstu...CFYodGAod3O0Plg

[SkyFox]

а и еще.

 китайский софт идущий с машинкой полностью кривой)

уже часть переделал.

переключение режимов на лету  надо допилить.

 задний дальномер добавить.



и  микрофон)

 чтобы она по хлопку пряталась в угол



Благодаря тебе достал с полки старую платформу купленную еще летом 2015 года.



Родной китайский софт и ардуину даже не стал ставить.



Взял только мотор шилд.

Водрузил сверху Wemos D1(esp8266) и распберри с камерой для потокового видео.



Команды традиционно передаю по MQTT



Что умеет:

- Получать команды на включение камеры и "WSDA" через интернет

- Ездить по квартире короткими перебежками.

- Транслировать видео.



Уже устраивал виртуальный тур по квартире для друга из Калининграда



Что в планах:

- wemos D1 заменить на wemos D1 mini

- подключить серврмоторы на подвесе камеры чтобы "вертеть головой"

- подключить дальномер с автостопом у препятствий. (Сейчас видео идет с лагом 1-2 секунды и по нему можно не успеть оттормозить.)

- подключить компас(с выводом показаний оверлеем на видео)

- замутить более мощный источник питания для моторов (сейчас 4 пальчиковых батарейки и плохо регулируется скорость вращения движков через ШИМ)

- микрофон/динамик к распберри для двусторонней связи



ну и самое главное - чтобы собак не сожрал этот девайс, планирую перенести всю начинку в корпус старой китайской игрушки "Танк"



несколько картинок

Сообщение отредактировал SkyFox: 12 February 2017 - 23:03

[SkyFox]

Вот кстати вопрос возник - как на малине организовать аудио вход.



Можно конечно купить USB веб камеру с микрофоном, но хотелось бы что-то более хардкорное технологичное.

Да и родная камера для малинки у меня есть.



С ходу нагуглилось

https://www.adafruit.com/product/1475



Но это та-же USB вебкамера с микрофоном - только без камеры



Кто что посоветует ?





Далее ищу колесную/гусеничную платформу "не игрушечную".

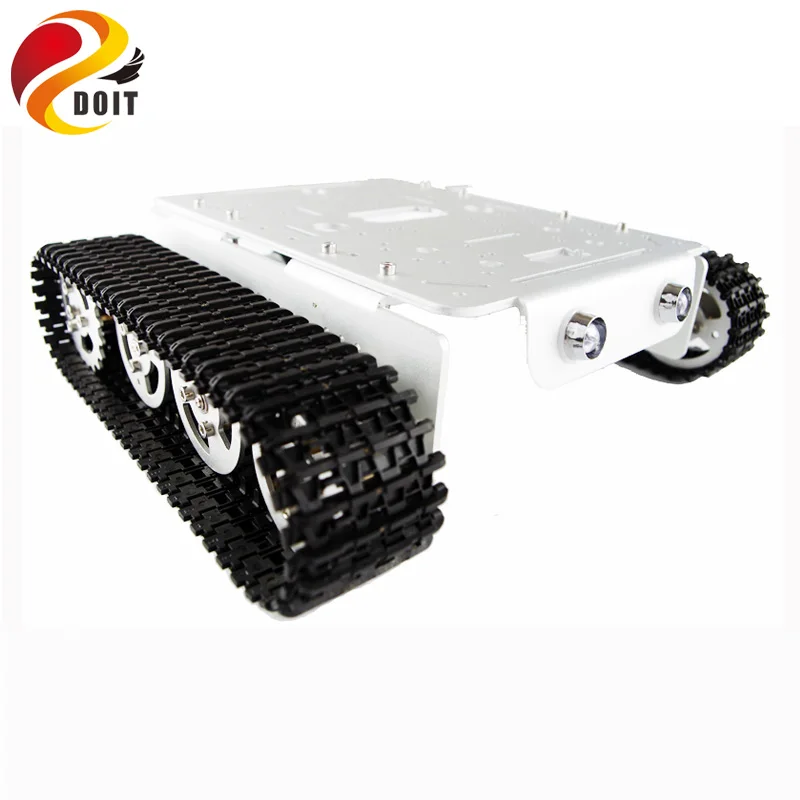

Пока склоняюсь к T200 или T300 - если кто имел дело, расскажите впечатления



T200 и T300 под спойлером











Сообщение отредактировал SkyFox: 14 February 2017 - 23:58

[Atmega]

Если малина это линух, то стандартное усб саунд девайсо должно поддерживаться, следовательно любая USB звуковка за 400руб.



А в чем вопрос-то? Желаешь познакомиться с прелестями I2S ?

Сообщение отредактировал Atmega: 15 February 2017 - 0:10

[belliom]

Чо-та Варан меня уже пугает. В "Кибердайне" тоже помнится с гусеничных Т-1 начинали...

[SkyFox]

Если малина это линух, то стандартное усб саунд девайсо должно поддерживаться, следовательно любая USB звуковка за 400руб.

А в чем вопрос-то? Желаешь познакомиться с прелестями I2S ?

Пасиб. Наверное остановлюсь на usb звуке.

Вы будете ржать, но задача звука понять по лаю, рядом ли собака.
Он зараза как то прочухал где камера и "нападает" из слепой зоны

Притом если перестать двигать аппарат "прикинуться ветошью" то пес довольно быстро теряет интерес и второй раз может даже не подойти после возобновления движения. (Если конечно не приближаться к его лежанке)

Сообщение отредактировал SkyFox: 15 February 2017 - 0:40
