[vmarkelov]

Есть бложик randomnerdtutorials
У него есть пример записи - воспроизведения 433mhz + mqtt .

Все немного проще, как оказалось. Я не первый на этом пути:
https://forum.arduin...?topic=153525.0

[Sat]

Смотрю пока в сторону majordomo . Но под него надо планшетик и в браузере работать.

А хочется нэйтивное приложение

Может фиг с ним, с облаком та?



У него же есть нативное приложение, под андроид точно есть.

[DireSnake]

У ZigBee (да и всей ленейке xBee) довольно простач логика. Конечный, маршрутизатор, мастер/примари - все настраивается один раз и все. Плюс возможность собирать конечнные устройства без шаманства с протоколами и своими контроллерами. Ну и низковольтовое питание.

[vmarkelov]

Ну как минимум выключатель работает и на пульт реагирует. Коннектить к центральной системе буду на выходных.

[DireSnake]

вопрос...не сколько про дуины, но про аккумы.

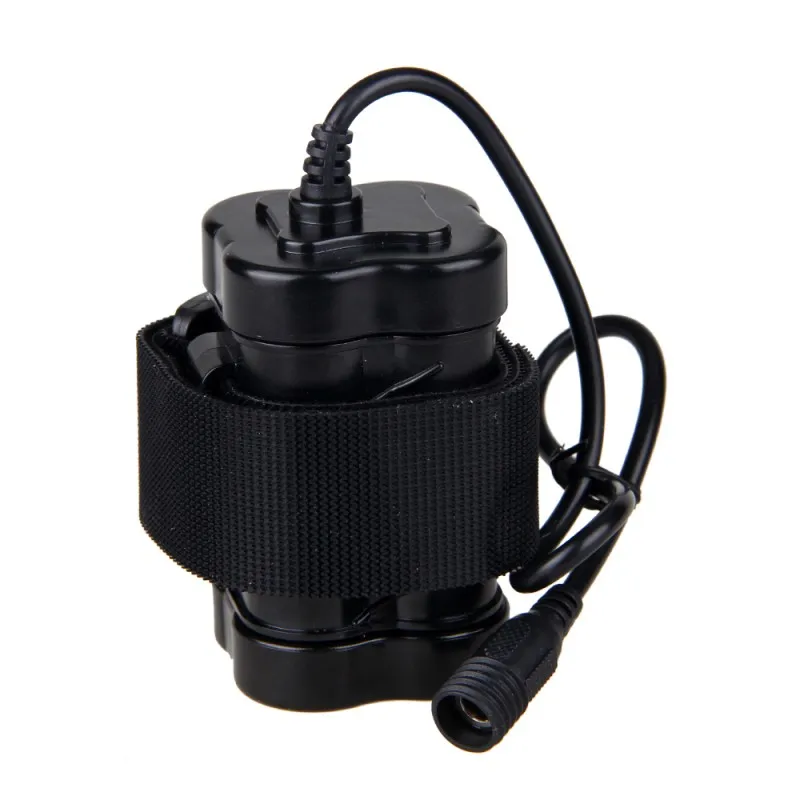

вопрос такой. есть у меня два аккумулятора 8.4В 4800mAh (видимо аккумы 18650 4шт в сборке 2по2). для двух велофонарей. каждому свой соответственно.

типа таких.

Спойлер

и хочу слегка это упростить, чтобы не париться с двумя зарядками и вообще навесить чуть побольше всякой электроники.

т.е. собрать параллельно.  2по4 выйдет видимо. 8.4В 9600mAh вроде должно получится?

вопрос:

-не охренеют ли у меня фонари при подключении так же в параллель к этому банку?

-можно ли будет пользоваться старой зарядкой для обычной сборки (но заряд будет дольше) или нужно будет где-то искать другую?

-есть ли какие блоки, которые позволят выделить из выходного напряжения нужные мне еще дополнительно 3в (для замены двух пальчиковых), 5в (для нонстоп питания экшен-камеры) ?

-или проще найти уже готовую сборку повышенной мощности с зарядкой и балансиром?

[veelzevul]

1) не должны, т.к. напряжение не меняется да и сила тока

2) хз, если там стоит какая-то хитрая зарядка, то может она кидает ток именно балансируюя между оригинальной схемой. Где-то подобное было. По-моему, на Ютьюбе, на канале АлексГайвера. Он там показывал как менять зарядку при изменении количества банок.

3) Повышающий стабилизатор? Step-Up. Я так повербанк делал. Все норм работало.

4) Можно взять готовый стаб... забыл как они называются. Которые и повышают, и понижают.

Сообщение отредактировал veelzevul: 05 October 2017 - 1:07

[vmarkelov]

Итак, отчитываюсь по выключателю livolo:
Аааааа!!! Оно живое!!!! Живое!!!!!
Теперь спокойно:
все работает. Выключатель успешно интегрировани в стену. Приоберетен вот такой набор:
https://www.chipdip....kit-transceiver
с его помощью и кода отсюда:
https://forum.arduin...0149#msg3410149
считаны коды пульта.
Написан код под мелкую ардуинку, которая принимает коды через ком-порт и транслирует в эфир

Спойлер

#include <livolo.h>
Livolo livolo(8);
int incomingByte = 0;
unsigned int remoteID_in = 0;
byte keycode_in = 0;
int flag = 0;
void setup() {
  Serial.begin(9600);
}
void loop() {
  if (Serial.available() > 0) {
    incomingByte = Serial.read();
    Serial.write(incomingByte);
    if ((incomingByte > 47) && (incomingByte < 58) && (flag == 0)) {
      remoteID_in = remoteID_in * 10 + (incomingByte - 48);
    } else if ((incomingByte > 47) && (incomingByte < 58) && (flag == 1)) {
      keycode_in = keycode_in * 10 + (incomingByte - 48);
    } else if ((incomingByte == 58) && (flag == 0)) {
      flag = 1;
    } else if ((incomingByte == 59) && (flag == 1)) {
      Serial.println("");
      Serial.print("Sending ");
      Serial.print(remoteID_in,DEC);
      Serial.print(":");
      Serial.println(keycode_in,DEC);
      livolo.sendButton(remoteID_in, keycode_in);
      remoteID_in = 0;
      keycode_in = 0;
      flag = 0;
      Serial.println("Flush input...");
    } else {
      Serial.println("Flush input...");
      remoteID_in = 0;
      keycode_in = 0;
      flag = 0;
    }
  }
}

в результате можно в компорт слать команды типа "*28351:16;" где первые цифры код пульта, потом код команды.
Ардуинка подцеплена компортом к серверу с вебмордой, и вуаля, тыкаем в вебморде, команда уходит в ком, свет включается! Моя доволен, закупаюсь на всю квартиру.

Сообщение отредактировал vmarkelov: 08 October 2017 - 13:22

[DireSnake]

Ага...был гдето обзор как пара маньяков все запилила на "вумном доме". Телнетом свет регулировать, шторы открывать... А оно надо то? Когда надо кучу кнопок нажать чтоб простой " клац" сделать ?

[vmarkelov]

Конечная идея - как раз отказаться от кучи кнопочек в пользу нажимая одной, а лучше вообще без нажимания. Пример про включения тв я выше уже заносил. Сейчас вот хочу сделать со светом что-то типа:
Если в коридоре свет выключен, а в wifi появился телефон кого-нибудь из домочадцев то включается свет в коридоре.
И вот такие мелочи, имхо, сильно удобны.

Опять же внури меня зреет система голосового управления всей этой байдой

[SkyFox]

Вопрос к профи.





Таки добыл ЧПУ из алюминиевого профиля.

Мозги у него Woodpecker типа таких



https://ru.aliexpres...0104.0.0.0aIIji



Чип Atmega 328p (Arduino nano)



Прошивка GRBL 0.9j

И похоже нет загрузчика.

еще есть странная надпись у продавца

Заметьте

Чип зашифрован, поэтому он не может быть обновлены.



Есть желание перепрошить в GRBL 1.1f



На прямую через Ардуино IDE не получилось.



Подключил валявшуюся дома Arduino UNO (родную) в качестве программатора

вот по этому мануалу

https://www.arduino....rial/ArduinoISP



При попытке залить в Woodpecker прошивку пишет

что-то типа

avrdude: Expected signature for ATMEGA328P is 1E 95 0F
         Double check chip, or use -F to override this check.



подозреваю, что дело в "зашифрованности" чипа



гуглил по всякому, проблему за пару подходов не решил.



Нужен совет от профи в микроконтроллерах:

1. либо подскажите командную строку для avrdude чтобы прошить заранее скомпилированную прошивку HEX

2. либо подскажите где прописать эту самую опцию -F для avrdude

3. либо посоветуйте недорогой программатор (я в них вообще нифига не понимаю)



Вот тут чувак прошивает через программатор и AVR Studio



[Atmega]

avrdude.exe -c STK500v1 -p m328p -F 1.hex

Будь готов к кирпичу, так как неизвестно что там за кристалл, у которого не совпадает ID. Тогда купи новую мегу, перепаяй и шей сколько захочется )

Я всегда использовал или FBPRG (проводки от LPT порта), или Altera Byteblaster. Сейчас купил на авито USBASP, но пока что его не пробовал (советую брать сразу с 6-пин и 10-пин кабелем, мне вот придется 6-пин самому делать).
https://www.avito.ru...?s=101&q=USBASP

Сообщение отредактировал Atmega: 01 November 2017 - 1:54

[Neurox]

Как мне помниться запрет на load нельзя сделать.
Можно только на чтение , что бы прошивку не клонировали.

В любом случае можно зашиться через byteblaster с внешним источником тактирования.

А и программа - avreal. Из эры темных технологий)

Сообщение отредактировал Neurox: 01 November 2017 - 7:09

[Atmega]

авриал у ардуинщиков не котируется.

[SkyFox]

avrdude.exe -c STK500v1 -p m328p -F 1.hex

Будь готов к кирпичу, так как неизвестно что там за кристалл, у которого не совпадает ID. Тогда купи новую мегу, перепаяй и шей сколько захочется )

Я всегда использовал или FBPRG (проводки от LPT порта), или Altera Byteblaster. Сейчас купил на авито USBASP, но пока что его не пробовал (советую брать сразу с 6-пин и 10-пин кабелем, мне вот придется 6-пин самому делать).
https://www.avito.ru...?s=101&q=USBASP

Спасибо.

на кристалле написано Atmel MEGA 328P AU 1626



Попробовал еще раз через ардуино IDE загрузить с расширенным выводом логов загрузчика



Короткий вывод:

Спойлер

Arduino: 1.8.1 (Windows 7), Плата:"Arduino Nano, ATmega328"

Скетч использует 30562 байт (99%) памяти устройства. Всего доступно 30720 байт.
Глобальные переменные используют 1633 байт (79%) динамической памяти, оставляя 415 байт для локальных переменных. Максимум: 2048 байт.
Недостаточно памяти, программа может работать нестабильно.
avrdude: Expected signature for ATmega328P is 1E 95 0F
Double check chip, or use -F to override this check.
Найден неправильный микроконтроллер. Вы указали правильную плату в меню Инструменты -> Плата?

Этот отчёт будет иметь больше информации с
включенной опцией Файл -> Настройки ->
"Показать подробный вывод во время компиляции"



Подробный вывод

Спойлер

Arduino: 1.8.1 (Windows 7), Плата:"Arduino Nano, ATmega328"
....

..... тут ошибок компиляции не было

....

Скетч использует 30562 байт (99%) памяти устройства. Всего доступно 30720 байт.
Глобальные переменные используют 1633 байт (79%) динамической памяти, оставляя 415 байт для локальных переменных. Максимум: 2048 байт.
Недостаточно памяти, программа может работать нестабильно.
C:\DIY\arduino-1.8.1\hardware\tools\avr/bin/avrdude -CC:\DIY\arduino-1.8.1\hardware\tools\avr/etc/avrdude.conf -v -patmega328p -carduino -PCOM8 -b57600 -D -Uflash:w:C:\Users\.......\AppData\Local\Temp\arduino_build_482306/grblUpload.ino.hex:i

avrdude: Version 6.3, compiled on Dec 16 2016 at 13:33:19
Copyright © 2000-2005 Brian Dean, http://www.bdmicro.com/
Copyright © 2007-2014 Joerg Wunsch

System wide configuration file is "C:\DIY\arduino-1.8.1\hardware\tools\avr/etc/avrdude.conf"

Using Port : COM8
Using Programmer : arduino
Overriding Baud Rate : 57600
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0x1c
avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x1c

avrdude done. Thank you.



Попробовал запустить из командной строки



C:\DIY\arduino-1.8.1\hardware\tools\avr/bin/avrdude -CC:\DIY\arduino-1.8.1\hardware\tools\avr/etc/avrdude.conf -v -patmega328p -carduino -PCOM8 -b19200 -D -Uflash:w:C:\Users\....\AppData\Local\Temp\arduino_build_482306/grblUpload.ino.hex:i



Выдало :

Скриншот



Когда попытался поставить скорость 115200 - записало скетч в ардуинку которая вытупала программатором



Выдало :

Скриншот







вот теперь сижу и думаю, то-ли попробовать с ключом -F все таки (с риском кирпича), то-ли еще поупражняться.



Что посоветуете с учетом новых данных ?



судя по скриншоту чип на мозгах станка читается но потом не пишется так как выдает неверную "сигнатуру" и загрузка прерывается.



Добавлено "в позе успеха"

Всем спасибо. Я всегда знал, что уютненький полон талантов





Grbl 1.1f ['$' for help]

...

...

ok



Собственно получилось записать тупо скопировав строчку AVRDUDE которую сгенерировала ардуина с добавлением опции -F



Вот теперь хочу еще понять, загрузчик туда записался или каждый раз обновляться с программатором ?

Сообщение отредактировал SkyFox: 01 November 2017 - 14:21

[Neurox]

Нет, там нет загрузчика.
Его скэтч надо отдельно компилить и шить программатором. Также как ты сейчас сделал. Но надо точно определить чип иначе может не работать.
При этом текущую прошивку ты потеряешь ессно

Тем же avreal-ом можно тип чипа попробовать определить.

Сообщение отредактировал Neurox: 01 November 2017 - 16:20

[Atmega]

я вот сижу и думаю а записалось ли в ТУ плату?
потому что по тексту "изменил скорость и прошилась плата программатора" звучит неуютно.

[Neurox]

:-D

Ну на spi что не одно устройство может висеть?

[SkyFox]

я вот сижу и думаю а записалось ли в ТУ плату?
потому что по тексту "изменил скорость и прошилась плата программатора" звучит неуютно.

Видимо сумбурно написал.

"Та плата" - мозги ЧПУ (изначально прошитая китайцами под GRBL 0.9j и которую я с вашей помощью пытался обновить до GRBL 1.1f

"Не та плата" - ардуино UNO выступающая в качестве программатора для "той платы".

Подключено было так "комп с ардуино IDE "->USB->"не та плата"->spi->"та плата"

На скорости 115200 прошивка ЧПУ записывалась в "не ту плату", естественно затирая прошивку которая делала из нее программатор.(пришлось восстанавливать прошивку программатора и начинать снова)

На скорости 19200 прошивка ЧПУ записывалась "в ту плату"

Что я и хотел добиться.

Отключаю "не ту плату", подключаю "ту плату" напрямую к компу, запускаю терминал и по команде $$ получаю ответ GRBL 1.1f

Сегодня вечером попробую порезать детальки из ПВХ лазером.

На grbl 0.9 погрешность была больше миллиметра, посмотрим как на 1.1 будет

[Neurox]

SkyFox у тебя комп с lpt-портом есть?

Собери byteblaster на hc224 или КР1564АП5 в корпусе lpt- разьема
Avreal и этот шлейф мне много раз позволял вернуть к жизни камни с неизвестной схемой тактирования, с загадочными фьюзами и прочим окирпичиванием.

http://real.kiev.ua/...u/adapters.html

А ещё можно шить fpga ))

[Atmega]

На скорости 115200 прошивка ЧПУ записывалась в "не ту плату", естественно затирая прошивку которая делала из нее программатор.(пришлось восстанавливать прошивку программатора и начинать снова)
На скорости 19200 прошивка ЧПУ записывалась "в ту плату"

Вот поэтому я написал предыдущий пост. Скорость записи и таргет-кристалл не связаны вааааще. Не может оно записать в "программатор" прошивку, если ты всего лишь изменил скорость. Аврдьюд коннектится к прошивке программатора через USB и потом программатор просто работает удаленным SPI портом.
Всё же ты возможно ошибся таргетом в командной строке и бутлодырь в "программаторе" был просто затёрт - не, не бутлодырь, а юзер код, в "программаторе" - собственно сам код программатора.
Впрочем неважно, главное у тебя получилось что хотел, грац.

Сообщение отредактировал Atmega: 02 November 2017 - 0:06
